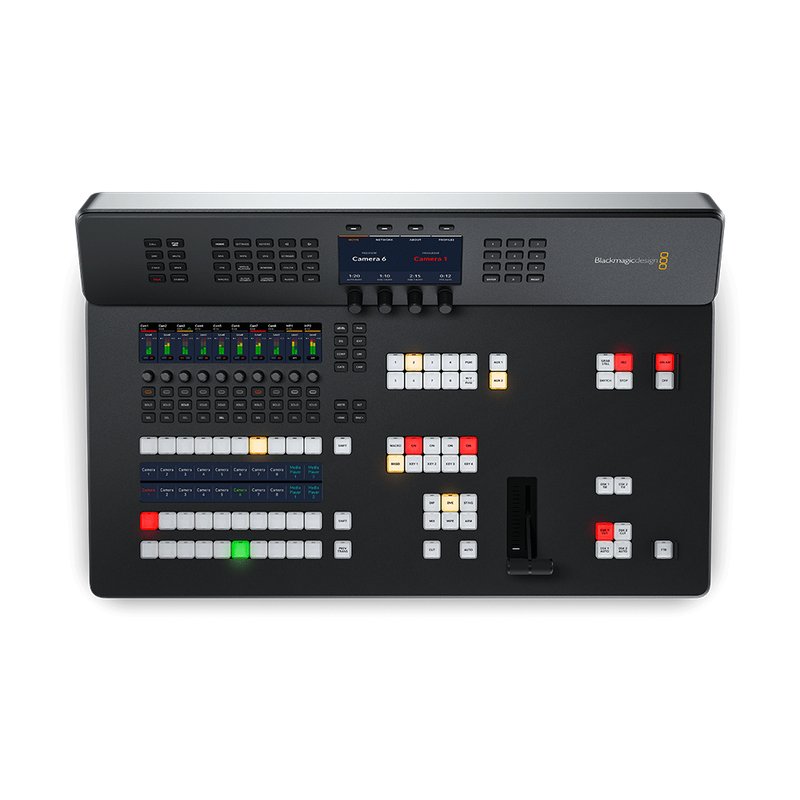

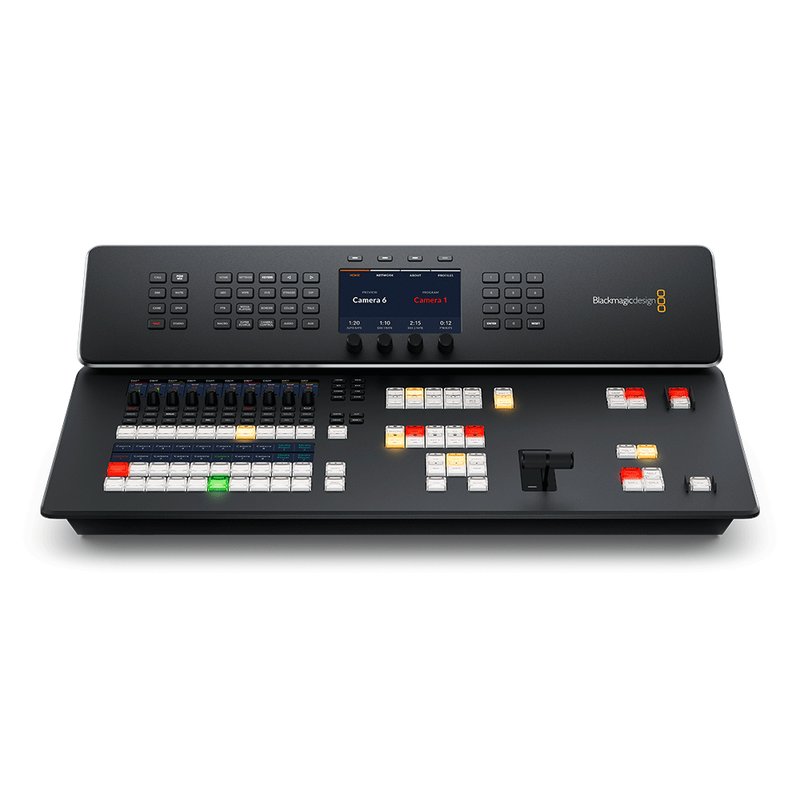

Blackmagic Design ATEM Television Studio HD8

Der ATEM Television Studio HD8 von Blackmagic Design ist ein kompakter Live-Produktionsmischer mit eingebautem Broadcast-Bedienpanel. Damit erhalten Sie ein komplettes Live-Produktionsstudio in Broadcast-Qualität. Ausgestattet ist es mit 8 skalierbaren 3G-SDI-Eingängen, integrierter Streaming-Hardware, Masterrekorder, Multiview, USB-Webcam-Unterstützung, DVE-Prozessor, 4 ATEM Advanced Chroma Keyern, Media Playern, Talkback, Vierwege-Ethernet-Switch und optionalem internem Cloud-Medienspeicher.

Anschlüsse

• SDI-Videoeingänge: 8
• SDI-Videoausgänge: 12
• SDI-Raten: 1,5 G; 3 G
• HDMI-Videoausgänge: 1
• Audioeingänge insgesamt: 2 XLR für symmetrisches Analog-Audio
• 1 BNC für MADI-Digitalaudio mit 32 Kanälen
• 2 RCA für analoges Stereo-Audio
• 1x 5-polige XLR-Buchse für Talkback
• Audioausgänge insgesamt: 4x 1/4-Zoll-Klinken für Analog-Audio
• 1 BNC für MADI-Digitalaudio mit 64 Kanälen, davon bis zu 50 aktiven
• 1x 5-polige XLR-Buchse für Talkback
• SDI-Audioeingänge: 4 eingebettete Audiokanäle an allen SDI-Eingängen
• SDI-Audioausgänge: 2 eingebettete Audiokanäle an allen SDI-Ausgängen
• Timecode-Anschlüsse: 1 BNC-Eingang, 1 BNC-Ausgang
• Referenzeingänge: 1 BNC-Eingang, 1 BNC-Ausgang
• für Tri-Sync oder Black Burst
• Videoeingänge mit Resync: an allen 8 Eingängen
• Frameraten- und Formatwandler: an allen 8 Eingängen
• SDI-Aux-Ausgänge: 2
• SDI-Programmausgänge: 1
• Webcam-Ausgabe: 2 USB-C-Ports unterstützen 720p oder 1080p mit PGM-Frameraten
• Anzahl der Multiviews: 1x 3G-SDI
• 1 HDMI
• Remote: RJ12-Anschluss unterstützt RS-422
• Bedienpultanschluss: Ethernet. Direkte Verbindung zwischen Panel und Chassis oder über ein Netzwerk
• Interner Timecode-Generator: ja
• Talkback: RJ45 für Fremd-Talkback-Systeme
• Tally-Ausgang: hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten)
• Ethernet: 4x 5J45 mit Internet-Netzwerk-Switch. Unterstützt 10/100/1000Base-T
• Computer-Schnittstelle: 2 USB-C-Ports unterstützen USB 2.0 für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen des Mischers

Normen

• SD-Videonormen: keine
• HD-Videoeingabenormen: 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
• Videoabtastfrequenz: 4:2:2
• Farbgenauigkeit: 10 Bit
• Farbräume: REC 709
• Automatische SDI-Umschaltung: automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G-SDI

Merkmale

• Upstream-Keyer: 4
• Downstream-Keyer: 2
• Advanced Chroma Keyer: 4
• SuperSource: 1
• Linear/Luma-Keyer: 7
• Übergangs-Keyer (Stinger/DVE): 1 Stinger, 1 DVE
• Gesamtanzahl der Ebenen: 8
• Mustergeneratoren: 7
• Farbgeneratoren: 2
• Bedienpult bzw. -panel: integriertes Bedienpanel zum Steuern aller Mischerfunktionen und für Einstellungen
• Routingfähige Fenster: 16
• Quellenlabel-Fenster: Ja
• Tally: rotes Licht zeigt das Programm an, grünes die Vorschau
• Talkback-Unterstützung: ja
• n-1-Unterstützung: ja

Streaming

• Direktstreaming: unterstützt direktes Livestreamen per Ethernet über Real Time Messaging Protocol (RTMP) oder per USB-C über eine freigegebene mobile Internetverbindung

Aufzeichnung

• Direktaufzeichnung von Video und Audio: über den USB-C-Erweiterungsport kann direkt auf externe Datenträger aufgezeichnet werden
• Aufzeichnen von Video: Programmaufzeichnung in H.264 als MP4-Datei in der eingestellten Streaming-Qualität und in der ATEM Videonorm mit AAC-Audio
• Speicherträgerformat: unterstützt in den Dateisystemen ExFAT (Windows/Mac) formatierte Datenträger. APFS oder HFS+ (Mac)
